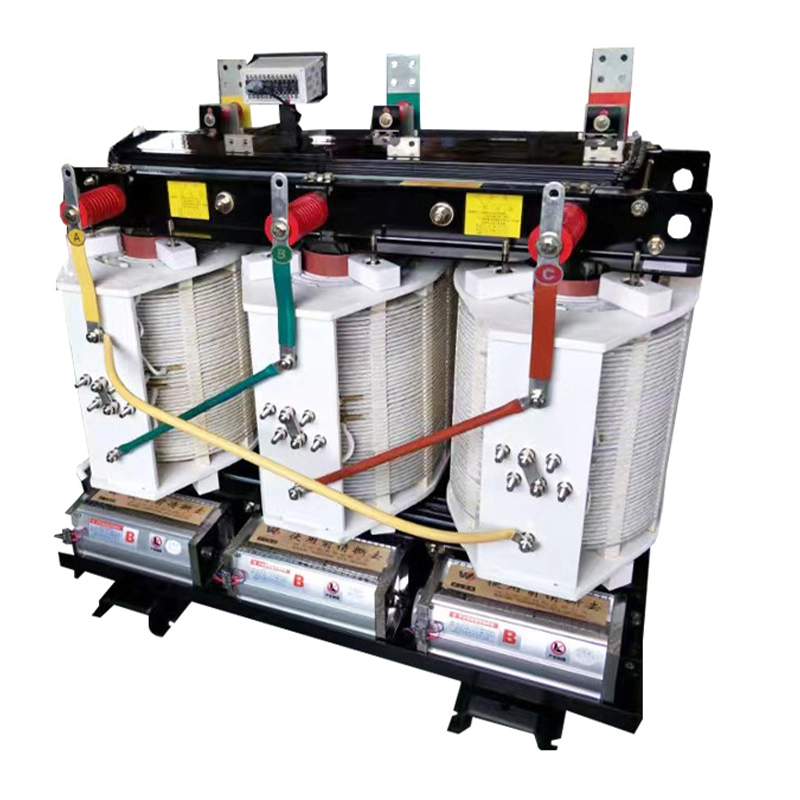

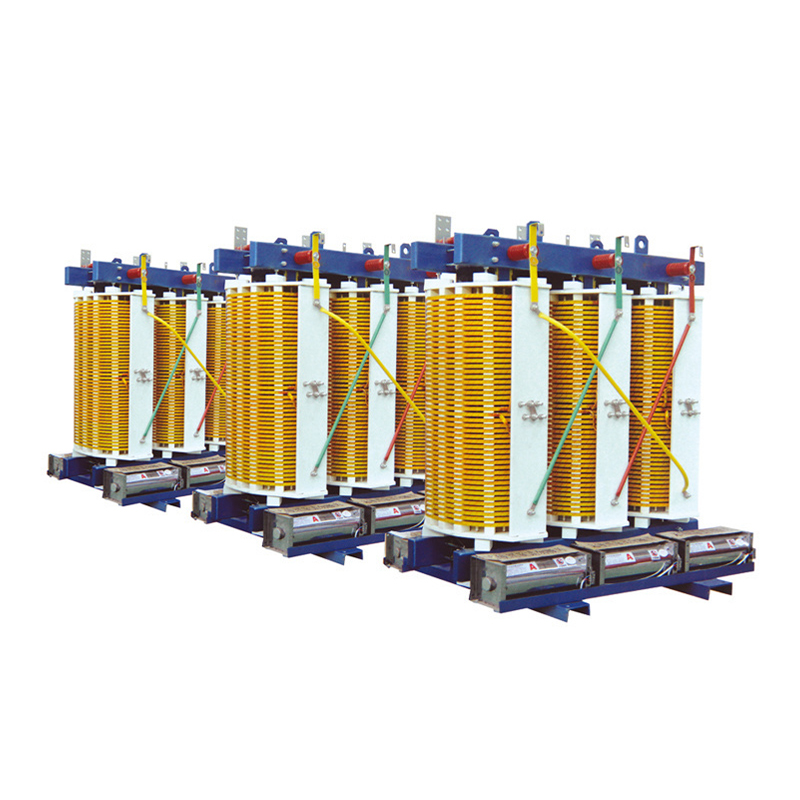

Transformador de tipo seco de clase H no encapsulado de la serie SG(B)

1. ¿Cuál es la diferencia entre los transformadores de tipo seco SG(B) y SC(B)?
El transformador de tipo seco no encapsulado de la serie SG(B) adopta una estructura de bobinado abierto, lo que permite un flujo de aire directo a través de los bobinados para una mejor disipación del calor y un mantenimiento más sencillo.
La serie SC(B) utiliza bobinados fundidos de resina epoxi, lo que proporciona una mayor protección contra la humedad, el polvo y la contaminación.
SG(B) se considera comúnmente para aplicaciones industriales, de carga pesada y de alta temperatura, mientras que SC(B) a menudo se selecciona para entornos que requieren una protección de aislamiento más fuerte.

2. ¿Qué significa aislamiento clase H 180℃?
El valor 180℃ representa la clase de resistencia al calor del sistema de aislamiento.
Esto no significa que el devanado del transformador deba funcionar continuamente a 180℃. La temperatura de funcionamiento real depende de las condiciones de carga, la temperatura ambiente, el método de enfriamiento y los límites de diseño.

3. ¿Dónde se pueden utilizar transformadores de la serie SG(B)?
El transformador es adecuado para aplicaciones industriales de distribución de energía en interiores, incluidos proyectos metalúrgicos, siderúrgicos, mineros, cementeros, petroquímicos, de tránsito ferroviario, marítimos y portuarios.
Durante la etapa de diseño se deben confirmar altas temperaturas, gran altitud y condiciones ambientales especiales.

4. ¿La estructura de bobinado abierto es más sensible al polvo y la humedad?
Sí.
La estructura abierta mejora el rendimiento de refrigeración y la accesibilidad al mantenimiento, pero requiere una evaluación ambiental adecuada.
Para ambientes polvorientos, húmedos, corrosivos o propensos a la condensación, se deben considerar medidas de protección, programas de limpieza y diseños ambientales adecuados.

5. ¿Qué mantenimiento se requiere?
El mantenimiento de rutina incluye:
Limpieza de bobinados y canales de ventilación
Comprobación de conexiones y puesta a tierra
Inspección de superficies de aislamiento y piezas de sujeción
Comprobación de ventiladores y sensores
Revisión de registros de temperatura
Realizar inspecciones eléctricas según los requisitos del sitio
No se requiere muestreo de aceite ni reemplazo de aceite.

6. ¿Cómo se manejan los proyectos de alta temperatura y gran altitud?
Las condiciones de alta temperatura y gran altitud afectan la disipación de calor y la coordinación del aislamiento.
El diseño debe considerar el aumento de temperatura, la distancia de aislamiento, el método de enfriamiento, las condiciones de ventilación y otros requisitos específicos del proyecto.

Aislamiento clase H y capacidad de alta temperatura
El transformador tipo seco clase H utiliza un sistema de aislamiento con un nivel de resistencia al calor de 180℃.
La clasificación 180℃ representa la clase de resistencia térmica del aislamiento y no significa que el devanado deba funcionar continuamente a esta temperatura. La temperatura de funcionamiento real depende de las condiciones ambientales, los límites de aumento de temperatura, la temperatura del punto caliente, el perfil de carga y el diseño de enfriamiento.
Esta estructura proporciona capacidad de diseño térmico adicional para entornos operativos de alta temperatura y carga pesada.

Estructura de bobinado abierto y disipación de calor eficiente
El transformador de tipo seco no encapsulado adopta una estructura de bobinado abierto, lo que permite que el aire pase directamente a través de la superficie del bobinado y los canales de ventilación.
En comparación con los transformadores de resina fundida de tipo seco, la estructura abierta mejora el flujo de aire natural y facilita la limpieza y la inspección visual durante el mantenimiento.
El transformador admite enfriamiento natural AN en condiciones normales y enfriamiento de aire forzado AF opcional con operación de ventilador con temperatura controlada para aplicaciones que requieren una mejor disipación de calor.

Resistencia mecánica y rendimiento en cortocircuito
Los devanados pueden fabricarse con conductores de cobre o aluminio y combinarse con aislamiento reforzado con fibra de vidrio, procesos de impregnación y estructuras mecánicas de sujeción.
La capacidad de resistencia a cortocircuitos depende del diseño electromagnético, la estructura del devanado, el sistema de soporte y la consistencia de fabricación. El rendimiento final se confirmará de acuerdo con los documentos técnicos aprobados y los requisitos de prueba acordados

Menores requisitos de mantenimiento y adaptabilidad ambiental
El transformador de tipo seco serie SG(B) no contiene aceite aislante, lo que elimina el muestreo de aceite, la filtración de aceite y la gestión de fugas de aceite.
La estructura abierta permite una limpieza e inspección más sencillas, lo que la hace adecuada para entornos industriales donde la accesibilidad al mantenimiento y el funcionamiento continuo son importantes.

Capacidad completa del producto Transformador
Jiangsu Xinxin Electric ofrece soluciones de transformadores que incluyen:
Transformador de tipo seco clase H no encapsulado serie SG(B)
Transformadores de tipo seco de resina fundida
Transformadores de tipo seco
Transformadores sumergidos en aceite
Subestaciones de caja
Equipos de distribución de energía relacionados
Esto permite a los contratistas de EPC, clientes OEM, distribuidores e integradores de sistemas coordinar diferentes soluciones de transformadores a través de un solo proveedor.

Fabricación y Control de Calidad
La producción se gestiona mediante procesos de fabricación controlados, que incluyen:
Revisión técnica y contractual
Inspección de materiales entrantes
Procesamiento y montaje de núcleos
Fabricación de bobinados
Control del proceso de impregnación y curado
Conjunto transformador
Pruebas de rutina e inspección final
Los materiales clave, incluidas láminas de acero al silicio, conductores de cobre/aluminio, materiales aislantes de clase H, materiales de fibra de vidrio, materiales de impregnación y accesorios, se inspeccionan de acuerdo con los requisitos técnicos.

El control de calidad cubre:
Verificación de materiales
Dimensiones del bobinado y conexiones
Distancia de aislamiento
Sujeción mecánica
Cableado de control de temperatura
Pruebas de rutina eléctricas
Revisión final de la documentación

Documentación de ingeniería y soporte de exportación
Jiangsu Xinxin Electric apoya proyectos internacionales con documentos técnicos que incluyen:
Fichas técnicas
Dibujos de montaje
Dibujos eléctricos
Placas de identificación
Informes de pruebas
Manuales de operación
Embalaje de documentos
Los documentos se pueden preparar de acuerdo con IEC, GB, especificaciones del cliente y requisitos de aprobación del proyecto.
