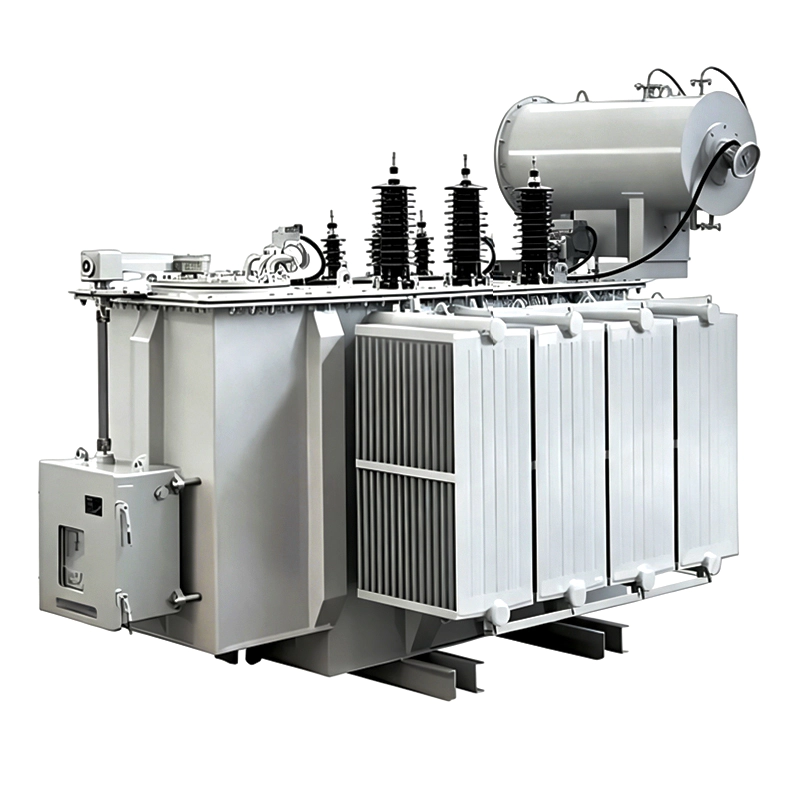

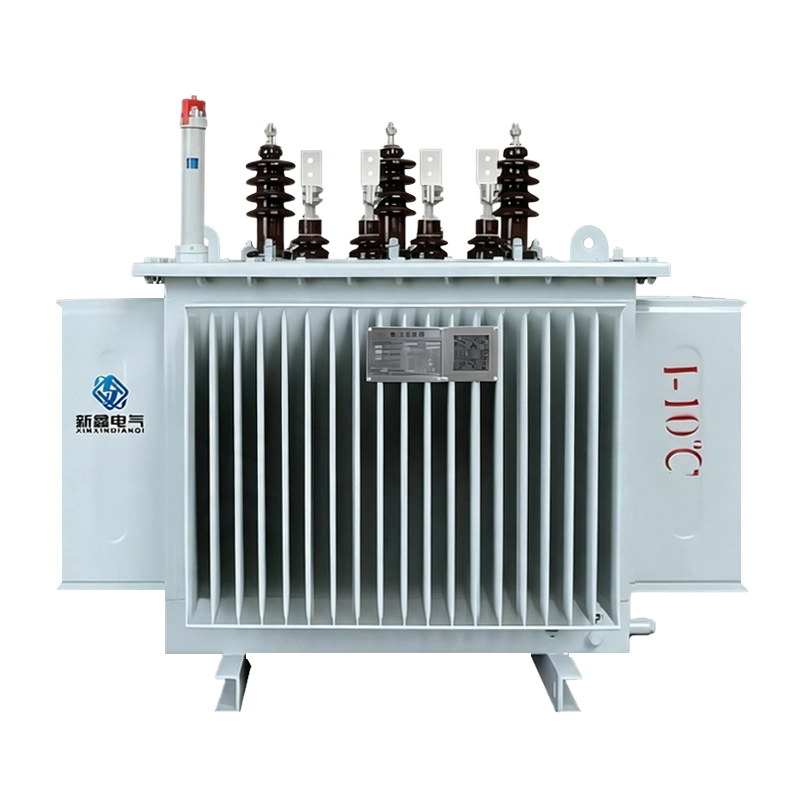

Transformador sumergido en aceite de la serie S

1. ¿Para qué se utiliza un transformador de distribución sumergido en aceite?
Un transformador de distribución sumergido en aceite se utiliza en sistemas de distribución de energía de media tensión para convertir los niveles de tensión y proporcionar un suministro eléctrico fiable.
La Serie S se aplica comúnmente en redes de servicios públicos, instalaciones industriales, proyectos de infraestructura y sistemas de energía renovable.

2. ¿Cuál es la diferencia entre los transformadores sumergidos en aceite y los transformadores de tipo seco?
Los transformadores sumergidos en aceite utilizan aceite aislante para aislar y disipar el calor, lo que los hace adecuados para redes de distribución exteriores, servicios públicos y aplicaciones industriales.
Los transformadores de tipo seco no contienen aceite aislante y se seleccionan comúnmente para aplicaciones interiores con mayores requisitos de seguridad contra incendios.
La selección depende del entorno de instalación, los requisitos de seguridad, las condiciones de mantenimiento y el costo del ciclo de vida.

3. ¿Cómo se deben seleccionar los transformadores S9, S11, S13, S20 y S22?
Diferentes series representan diferentes plataformas de diseño y niveles de eficiencia energética.
La selección debe considerar:
Normas aplicables
Pérdida sin carga garantizada
Pérdida de carga
Horario de funcionamiento
Características de la carga
Requisitos de eficiencia del proyecto

4. ¿Cuáles son las diferencias entre el enfriamiento ONAN y ONAF?
ONAN utiliza circulación de aceite natural y refrigeración por aire natural.
ONAF agrega enfriamiento de aire forzado a través de ventiladores para mejorar la capacidad de disipación de calor.
El método de enfriamiento adecuado depende de la capacidad del transformador, el diseño térmico, la temperatura ambiente y las condiciones de funcionamiento.

5. ¿Puede Jiangsu Xinxin Electric proporcionar transformadores de distribución sumergidos en aceite personalizados?
Sí.
Como fabricante de transformadores de distribución sumergidos en aceite, Jiangsu Xinxin Electric ofrece soluciones OEM y ODM que incluyen:
Personalización de parámetros eléctricos
Diseño estructural
Configuración de accesorios
Adaptación ambiental
Branding y documentación técnica

Diseño de núcleos energéticamente eficientes
El transformador sumergido en aceite utiliza un núcleo de acero al silicio orientado a granos laminado en frío con un diseño de circuito magnético optimizado y juntas ingletadas de 45°.
La estructura central de baja pérdida ayuda a reducir la pérdida sin carga, la corriente sin carga y el ruido operativo, mejorando la eficiencia energética para la operación de distribución de energía a largo plazo.
El transformador se puede configurar de acuerdo con diferentes requisitos de eficiencia energética, y el rendimiento se evalúa en función de los valores de pérdida garantizados y las condiciones de operación del proyecto.

Rendimiento confiable de bobinado y cortocircuito
Hay soluciones de bobinado de cobre o aluminio disponibles según los requisitos del proyecto.
La estructura del devanado está diseñada de acuerdo con los requisitos de densidad de corriente, aumento de temperatura, impedancia y resistencia mecánica de cortocircuito para garantizar un funcionamiento confiable en diferentes condiciones de carga.

Tanque de aceite corrugado completamente sellado
El tanque de aceite corrugado completamente sellado integra funciones de disipación de calor y compensación del volumen de aceite.
La estructura sellada reduce el contacto directo entre el aceite aislante y el aire externo, lo que ayuda a retardar la oxidación del aceite y reducir los requisitos de mantenimiento.
Los procesos de secado al vacío y llenado de aceite al vacío mejoran el rendimiento del aislamiento y la confiabilidad operativa a largo plazo.

Configuración flexible de refrigeración y monitorización
El transformador sumergido en aceite de la serie S admite refrigeración natural ONAN para aplicaciones estándar.
Para requisitos de mayor disipación de calor, el enfriamiento por aire forzado ONAF se puede configurar de acuerdo con las condiciones del proyecto.

Los accesorios opcionales incluyen:
Indicadores de temperatura del aceite
Indicadores del nivel del petróleo
Dispositivos de alivio de presión
Protección del relé de gas
Sistemas de control de temperatura
Interfaces de comunicación remota
Adaptación para diferentes entornos

El transformador de distribución sumergido en aceite se puede diseñar para diversos entornos operativos, incluidos:
Zonas de alta temperatura
Instalaciones a gran altitud
Ambientes costeros de niebla salada
Condiciones húmedas
Ubicaciones industriales polvorientas
Ambientes corrosivos
Las soluciones personalizadas pueden incluir sellado mejorado, coordinación del aislamiento, optimización del enfriamiento y protección contra la corrosión.

Jiangsu Xinxin Electric ofrece soluciones OEM, ODM y transformadores sumergidos en aceite personalizados para empresas de servicios públicos, contratistas EPC, distribuidores y fabricantes de equipos.
Se desarrollan soluciones personalizadas de acuerdo con especificaciones técnicas, dibujos, condiciones ambientales y requisitos del proyecto.

Opciones disponibles del módulo de personalización
Diseño Eléctrico: Capacidad, voltaje, frecuencia, grupo de vectores, impedancia, rango de toma, requisitos de pérdida, aumento de temperatura
Diseño estructural: Dimensiones del tanque, disposición de terminales, conexión de cables, estructura base, puntos de elevación
Adaptación ambiental: Alta temperatura, gran altitud, niebla salina, humedad, polvo, protección contra la corrosión
Regulación y protección: OLTC, cambiador de tomas fuera de circuito, monitoreo de temperatura, monitoreo del nivel de aceite, protección de presión
Integración del sistema: Aparamenta, unidades principales de anillo, sistemas de protección, SCADA e interfaces de monitorización
Marca y documentos: Placa de identificación OEM, etiquetas, manuales, dibujos, marcas de embalaje, documentos técnicos

Capacidad completa del producto Transformador
Jiangsu Xinxin Electric ofrece soluciones de transformadores que incluyen:
Transformadores sumergidos en aceite
Transformadores de distribución sumergidos en aceite
Transformadores de tipo seco
Transformadores de aleación amorfa
Subestaciones tipo caja
Esto permite a los contratistas, distribuidores e integradores de sistemas de EPC coordinar diferentes requisitos de distribución de energía con un solo proveedor.

Capacidad de personalización de ingeniería
La empresa apoya el diseño específico del proyecto que abarca:
Parámetros eléctricos
Estructura mecánica
Métodos de enfriamiento
Accesorios de protección
Adaptación ambiental
Documentación técnica
Todas las soluciones se revisan de acuerdo con las especificaciones aprobadas y los requisitos del proyecto.

Control de Calidad y Apoyo a Proyectos
La fabricación sigue procedimientos controlados que incluyen:
Revisión técnica
Inspección de materiales
Control del proceso de núcleo y bobinado
Secado al vacío y llenado de aceite
Inspección de montaje
Pruebas eléctricas

Jiangsu Xinxin Electric puede proporcionar:
Fichas técnicas
Dibujos
Informes de pruebas
Placas de identificación
Manuales de operación
Exporte documentación de acuerdo con IEC, GB, ANSI/IEEE o requisitos específicos del cliente.
