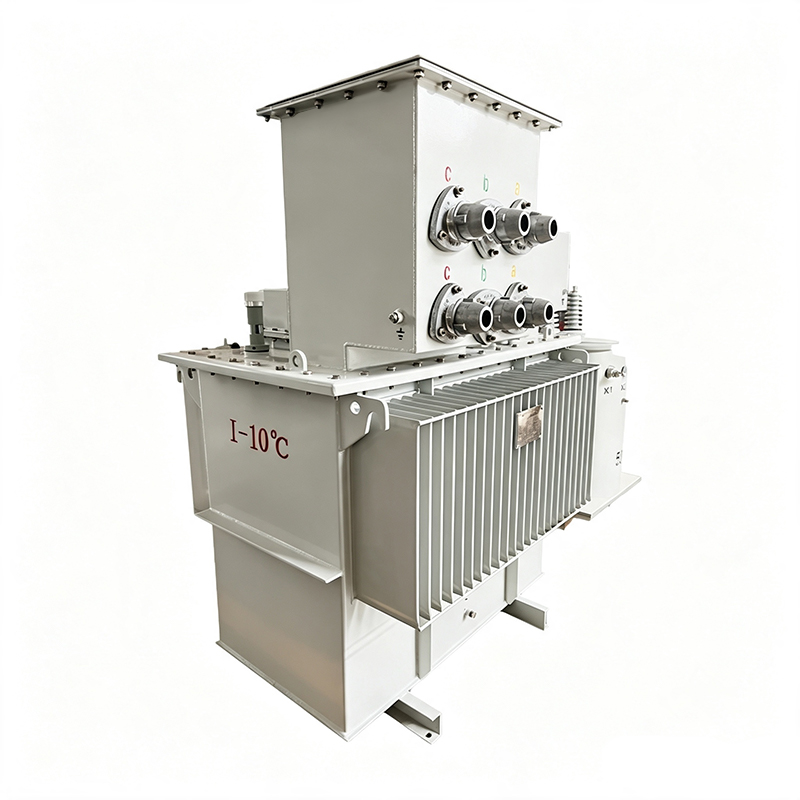

Transformador sumergido en aceite subterráneo de la serie S-MD

El transformador sumergido de aceite subterráneo de la serie S-MD está diseñado para sistemas de distribución de energía subterráneos y semisubterráneos que requieren optimización del espacio, integración ambiental y operación confiable a largo plazo.
Como solución especializada dentro de los transformadores sumergidos en aceite, el producto adopta una estructura de tanque de aceite corrugado completamente sellada, lo que ayuda a reducir el contacto entre el aceite aislante y el aire externo al tiempo que mejora la estabilidad operativa.
En comparación con los transformadores convencionales instalados en tierra, este transformador sumergido en aceite subterráneo se puede instalar en cámaras de equipos subterráneos, reduciendo la ocupación de la superficie y mejorando la integración con paisajes urbanos, áreas comerciales e instalaciones públicas.
El rendimiento de un transformador subterráneo depende tanto del diseño del transformador como de la ingeniería del sistema, incluidas soluciones de impermeabilización, drenaje, ventilación, disipación de calor, sellado de cables, acceso de mantenimiento y monitoreo.

Contáctenos
ANTERIOR:Transformador monofásico montado en poste SIGUIENTE:Transformador sumergido en aceite de la serie S
  • Detalles del producto
  • Preguntas frecuentes
Parámetro
Rango estándar / opcional
Tipo de producto
Transformador sumergido en aceite subterráneo serie S-MD
Categoría de transformador
Transformadores de distribución sumergidos en aceite
Capacidad nominal
30 kVA–1000 kVA
Nivel de tensión
6 kV–35 kV
Material del núcleo
Acero al silicio laminado en frío orientado a granos; Núcleo de aleación amorfa opcional
Conductor de bobinado
Cobre o aluminio
Método de refrigeración
ONAN; Ventilación de cámaras subterráneas y disipación de calor diseñada según las condiciones del proyecto
Frecuencia
50 Hz / 60 Hz
Opciones de seguimiento
Temperatura del aceite, nivel de aceite, entrada de agua, presión, monitoreo ambiental, estado del drenaje, monitoreo remoto
Entorno especial
Altas aguas subterráneas, inundaciones, niebla salina, altas temperaturas, bajas temperaturas, ambientes corrosivos
Estándares de diseño
IEC 60076, GB/T 1094, ANSI o especificaciones del cliente

1. ¿Cuál es la diferencia entre un transformador sumergido en aceite subterráneo y un transformador sumergido en aceite convencional?
La principal diferencia es el método de instalación.
Un transformador sumergido en aceite subterráneo está diseñado para instalación subterránea o semisubterránea y requiere una consideración adicional de impermeabilización, drenaje, ventilación, sellado de cables y acceso de mantenimiento.

2. ¿Puede el transformador funcionar bajo el agua?
No.
La instalación subterránea no significa capacidad ilimitada de inmersión en agua.
El nivel de impermeabilidad permitido depende de la estructura del transformador, las conexiones de cables, el diseño de la cámara del equipo, el sistema de sellado y los requisitos del proyecto.

3. ¿Dónde se puede utilizar el transformador sumergido en aceite subterráneo de la serie S-MD?
Las aplicaciones típicas incluyen:
Redes de distribución urbana
Áreas comerciales
Comunidades residenciales
Aeropuertos
Proyectos de tránsito ferroviario
Infraestructura municipal
Proyectos sensibles al paisaje
Ambientes especiales como inundaciones, aguas subterráneas elevadas, corrosión y temperaturas extremas requieren una evaluación de ingeniería.

4. ¿La instalación subterránea afecta la disipación de calor?
Sí.
La disipación de calor depende de la capacidad del transformador, las características de carga, el tamaño de la cámara subterránea, las condiciones de ventilación y la temperatura ambiente.
Se requiere verificación del diseño térmico antes de la selección final.

5. ¿Qué funciones de seguimiento están disponibles?
Las funciones de monitoreo opcionales incluyen:
Temperatura del aceite
Nivel de aceite
Presión
Entrada de agua
Temperatura y humedad ambiental
Estado del drenaje
Comunicación remota

6. ¿Qué mantenimiento se requiere?
El mantenimiento normalmente incluye:
Comprobación de las condiciones de sellado
Inspección de conexiones de cables
Monitoreo de la temperatura y el nivel del aceite
Comprobación de los sistemas de drenaje
Inspección de las condiciones de corrosión
Revisión de registros de seguimiento

7. ¿Se puede personalizar el transformador para entornos especiales?
Sí.
El transformador sumergido en aceite subterráneo de la serie S-MD se puede personalizar para:
Zonas de aguas subterráneas altas
Regiones propensas a inundaciones
Ambientes costeros
Condiciones de alta temperatura
Climas fríos
Ambientes corrosivos
El diseño final debe basarse en las condiciones del proyecto y los requisitos técnicos.

  • Características del producto

Estructura sumergida en aceite completamente sellada
El transformador sumergido en aceite de la serie S-MD adopta un diseño de tanque de aceite corrugado completamente sellado para reducir la penetración de humedad y la oxidación del aceite.
La estructura sellada mejora la estabilidad del aceite aislante y reduce los requisitos de mantenimiento durante la operación a largo plazo.
Para aplicaciones subterráneas, el rendimiento del sellado debe evaluarse junto con las conexiones de cables, las cámaras de los equipos, los sistemas de drenaje y las condiciones de mantenimiento.

Instalación subterránea que ahorra espacio
Como transformador de distribución subterránea especializado, el producto permite su instalación bajo tierra o en cámaras subterráneas dedicadas.
Este diseño ayuda a reducir el impacto de los transformadores en carreteras, espacios públicos, edificios y zonas paisajísticas, haciéndolo adecuado para proyectos urbanos con espacio de instalación limitado.

Resistente al agua y adaptabilidad ambiental
Los sistemas de energía subterránea requieren protección adicional contra las aguas subterráneas, las inundaciones, la humedad y la corrosión.
El transformador se puede configurar con:

Estructura de sellado mejorada
Monitoreo de entrada de agua
Interfaz del sistema de drenaje
Tratamiento anticorrosión
Protección contra condensación
Monitoreo ambiental
La configuración final debe confirmarse de acuerdo con las condiciones del sitio y los requisitos del proyecto.

Opciones flexibles de energía y configuración
El transformador sumergido en aceite subterráneo admite diferentes configuraciones de núcleo, incluidos núcleos de acero al silicio convencionales y núcleos de aleación amorfa opcionales.
Los parámetros eléctricos, incluida la capacidad, la relación de voltaje, las pérdidas, el método de enfriamiento, los requisitos de ruido y las funciones de monitoreo, se pueden personalizar de acuerdo con las especificaciones del proyecto.

Capacidad de monitoreo inteligente
Los sistemas de monitoreo opcionales incluyen:
Monitoreo de la temperatura del aceite
Monitoreo del nivel de aceite
Monitoreo de presión
Detección de entrada de agua
Monitoreo de temperatura y humedad ambiental
Interfaces de comunicación remota
Estas funciones ayudan a los operadores a evaluar el estado de los equipos y mejorar la planificación del mantenimiento.

  • Campos de aplicación
Área de aplicación
Aplicaciones típicas
Industrias atendidas
Distribución de energía urbana
Redes de distribución subterránea, proyectos de renovación de ciudades, carreteras, plazas y espacios públicos
Servicios públicos, empresas de distribución de energía, contratistas de ingeniería municipales
Edificios comerciales y bienes raíces
Comunidades residenciales, complejos comerciales, hoteles, áreas de oficinas, proyectos sensibles al paisaje
Promotores inmobiliarios, contratistas eléctricos, empresas EPC
Transporte e infraestructura
Aeropuertos, sistemas de tránsito ferroviario, estaciones, túneles e instalaciones municipales
Contratistas de infraestructura, empresas de ingeniería
Parques e instalaciones públicas
Parques, áreas escénicas, proyectos de turismo cultural, instalaciones públicas que requieren un impacto visual reducido
Operadores de instalaciones públicas, empresas de ingeniería paisajística
Proyectos de integración de equipos
Sistemas de energía subterránea integrados con cuadros de distribución y equipos de monitoreo
Distribuidores de transformadores, clientes OEM, integradores de equipos eléctricos
  • OEM·ODM
Módulo de personalización
Opciones disponibles
Diseño eléctrico
Capacidad, relación de voltaje, frecuencia, grupo de vectores, impedancia, rango de toma, nivel de pérdida, aumento de temperatura
Estructura mecánica
Dimensiones, dirección de entrada del cable, interfaz de cimentación, puntos de elevación, acceso de mantenimiento, requisitos de la cámara del equipo
Protección del medio ambiente
Diseño impermeable, sistema de drenaje, protección contra la corrosión, alta humedad, altas condiciones de las aguas subterráneas
Sistema de seguimiento
Temperatura del aceite, nivel de aceite, presión, entrada de agua, estado del drenaje, comunicación remota
Integración del sistema
Coordinación de interfaz con cuadros de distribución, sistemas de protección, sistemas de puesta a tierra, SCADA y plataformas de monitorización
Marca y documentos
Placa de identificación OEM, etiquetas, dibujos, manuales, marcas de embalaje, documentos de proyecto

  • Por qué elegirnos

Capacidad completa del producto Transformador
Jiangsu Xinxin Electric ofrece soluciones de transformadores integrados que incluyen:
Transformadores sumergidos en aceite
Transformadores de distribución sumergidos en aceite
Transformadores de tipo seco
Transformadores de aleación amorfa
Subestaciones de caja
Esto permite a los contratistas, distribuidores e integradores de sistemas de EPC coordinar diferentes requisitos de equipos eléctricos a través de un solo proveedor.

Capacidad de personalización basada en ingeniería
La empresa apoya la personalización del proyecto cubriendo:
Diseño de parámetros eléctricos
Requisitos de instalación subterránea
Soluciones impermeables y de protección contra la corrosión
Monitoreo de la integración del sistema
Preparación de documentación técnica
Todas las soluciones se desarrollan de acuerdo con las especificaciones aprobadas y las condiciones del proyecto.

Control de Calidad y Apoyo a la Exportación
El control de fabricación cubre:
Inspección de materiales
Producción de núcleos y devanados
Secado al vacío y llenado de aceite
Inspección de sellado
Pruebas eléctricas
Revisión final de la documentación

Jiangsu Xinxin Electric puede proporcionar:
Fichas técnicas
Dibujos
Informes de pruebas
Placas de identificación
Embalaje de documentos
Archivos de envío de proyectos según IEC, GB, ANSI o requisitos del cliente.
